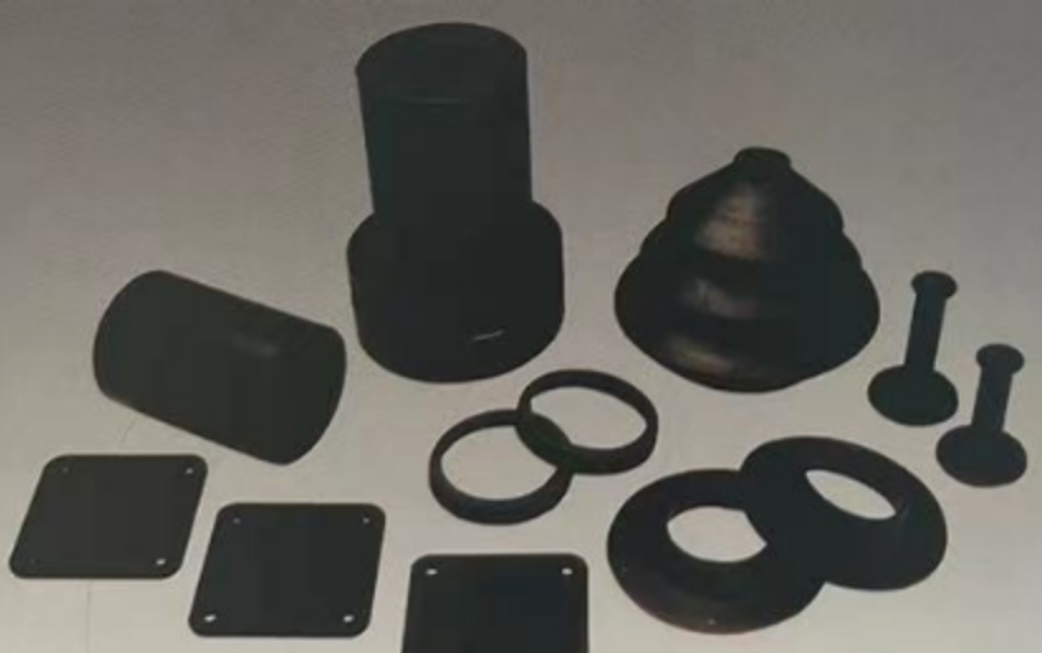

Gummipakninger – Vejledning til statiske og dynamiske tætningskomponenter

Ingeniører står over for en konstant udfordring: at vælge den rigtige pakning til opgaven. Hver dag studerer du byggetegninger, åbner vedligeholdelsesmanualer eller går rundt på en produktionslinje. En flange lækker. En cylinder svigter.En aksel er ved at blive slidt.Skyldigen? Ofte et dårligt valg af tætning. Denne vejledning præsenterer praktiske scenarier, der hjælper dig med at vælge mellem gummipakninger, støvtætninger, V-tætninger og O-ringe.

Statiske tætninger til stationære samlinger

Tænk på et pumpehus. To metaloverflader, der er skruet sammen. De ser flade ud, men under et mikroskop er de fyldt med ridser, værktøjsmærker og små dale. Væsken finder disse veje. En gummipakning placeres mellem dem. Du strammer skruerne. Pakningen komprimeres, flyder ind i de ujævnheder og stopper lækagen. Brug dem på pumpehuse, ventildæksler, rørfittings og adgangspaneler. Store overflader? Uregelmæssige former? Intet problem. Hvis din applikation involverer to stationære overflader, der skal tætnes, er en gummipakning ofte løsningen. Husk: De er ikke beregnet til bevægelige dele.

Dynamiske tætninger til frem- og tilbagebevægelige samt roterende aksler

Overvej nu en hydraulisk cylinder på en backhoe. Stangen udfolder sig og trækkes tilbage, glider ind og ud af cylinderen. Støv, mudder og sand er overalt. Hvis disse forureninger slipper forbi stangpakningen, ridser de cylinderens væg, ødelægger stemplet og ødelægger hele enheden. Hvad tilføjer man så? Støvpakninger hører hjemme på hydrauliske cylindre, pneumatiske aktuatorer, lineære ledninger – kort sagt på alle svingende eller frem-og-tilbage bevægende aksler, der er udsat for skidt og snavs.

Installer dem på den ydre side af den primære trykforsegling. Deres opgave er at udelukke, ikke at holde fast. En fleksibel læbe rengør stangen hver gang den trækkes tilbage og skraber mudder, snavs og vanddråber af. Hvis dit udstyr opererer i støvige, mudrede eller våde miljøer, vil en støvforsegling forlænge levetiden markant. De udgør den første beskyttelse mod forurening. Udskift dem regelmæssigt; de slides hurtigere end trykforseglinger.

Men hvad med roterende aksler? Elektriske motorer. Gearkasser. Transportørvalser. Disse aksler drejer hurtigt, er ofte ujusterede og har undertiden ru overflader på grund af slid. En almindelig læbepakning vil overophede, pibre og fejle hurtigt. Her fungerer en anden geometri bedst. V‑pakninger er det rigtige valg til roterende aksler med ujustering, løbsvær eller ru overflader.

Den V-formede tværsnit er genial. Når akslen drejer, kaster centrifugalkraften tætningslæben udad. Den rører næsten ikke modstykkefladen, så friktionen er minimal. Formen skaber en pumpeeffekt, der skubber snavs væk fra tætningen. Der kræves ingen tæt passform. Du sætter den på akslen; den selvcentrerer. Brug dem på elmotorer, gearkasses indgangs- og udgangsaksler, landbrugsudstyr og transportørvalser. De kan klare akselhastigheder op til 20 meter per sekund. De tåler vinkelforstyrrelser, der ville ødelægge andre tætninger. Installationen er hurtig; du behøver ikke specialværktøj.

Universelle O-ringe til forskellige anvendelser

Så hvornår bruger man den mest almindelige pakning af alle? Overalt andre steder. O-ringene er standardpakningen for næsten alt: hydrauliske cylindre, pneumatisk ventiler, hurtigkoblinger, væskefittings og utallige andre statiske og dynamiske anvendelser. Princippet er enkelt: kontrolleret deformation. Man skærer en rille, sætter O-ringen i og komprimerer den med det tilhørende del. Den runde tværsnitflade flader ud og skaber to tætningskontakter. Det indre tryk presser O-ringen mod den lavtryks side, hvilket øger kontakttrykket. Selvforstærkende. Virker fra vakuum til højt tryk. Virker fra -50 °C til 200 °C med det rigtige materiale. Hvis du har en rille, passer en O-ring sandsynligvis.
